一、空氣能熱泵室外主機安裝常見方式

1.暖氣片安裝示意圖：

2.裝卸及吊裝要求

（1) 確認機組運送到安裝位置的路線，足以讓機組包裝箱安全通過，當機組運到安裝位置附近時方可拆除包

裝箱。

（2) 在搬運過程中機組傾斜不可大于 15 度，以防止機組翻倒。

（3) 使用吊裝時，請使用 4 根長于 8m 的鋼絲吊索吊運，吊裝時要利用機組底座上專用的吊裝孔（鉤），在

機殼與吊索接觸處應墊上墊塊一面殼體損壞，起吊鋼索能承受的強度應≥機組重量的 3 倍，檢查及保證起

吊鉤是緊固著機組，起吊角度α應大于 60 度（如下圖所示）。注意：起吊時空氣能熱泵機組下方切勿站人。在機組和

鋼索之間加上布料或硬紙防止機組損傷。 參考下圖：

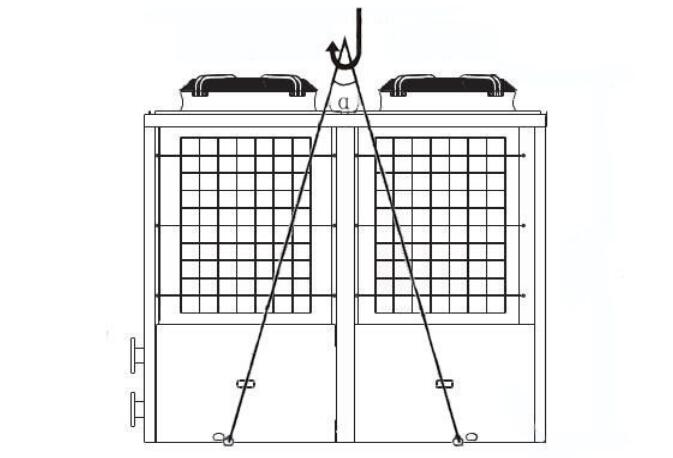

吊裝示意圖

二、安裝方式及位置要求

1.安裝方式

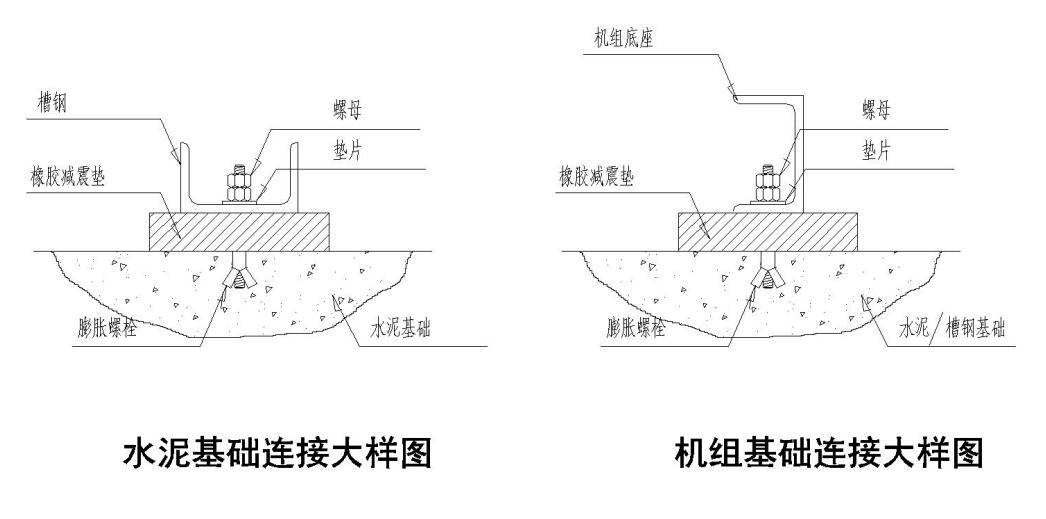

機組在安裝時需制作主機安裝基礎，安裝方式有以下兩種方式：

（1) 在屋頂或地面制作水泥基礎，機組安裝時，應先安裝防震膠墊，然后用膨脹螺栓固定在水泥基座上；

（2) 用角鋼制成托架，加防震膠墊置于地面或者屋頂，并確保機組水平放置。

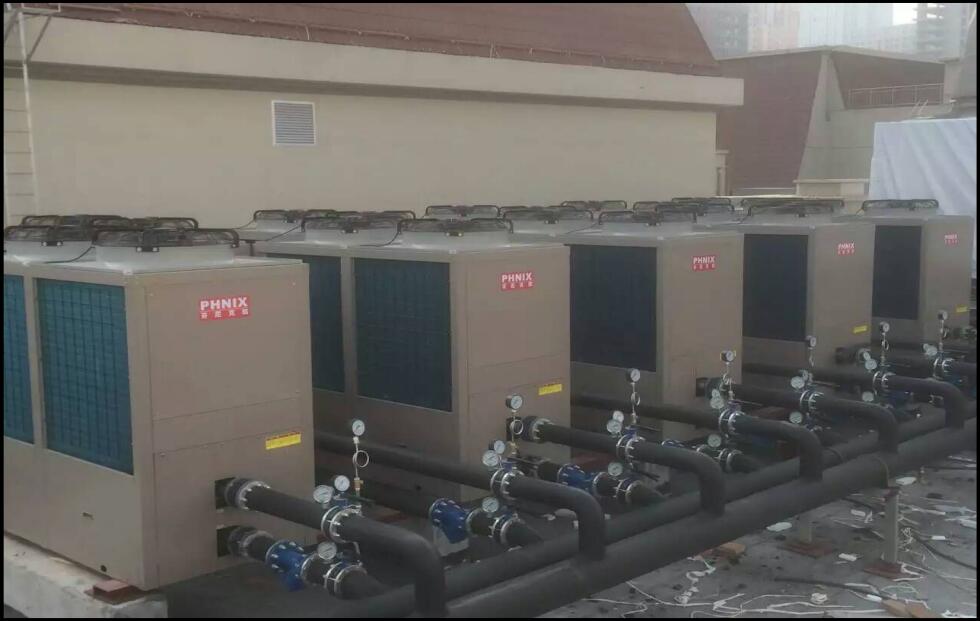

安裝位置示范如下：
